Mod Danover

fait par Daniel C. le 13 Juillet 2001


Mod Danover

Je vais vous présenter mon premier mod. Il y a 2 parties : la connectique des ventilateurs et la décoration.

Descriptif de la tour :

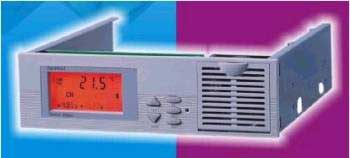

J'ai un DigitalDoc5 qui me permet de contrôler jusqu'à 8 ventilateurs et 8 sondes de température. Cet appareil al'avantage de commander chaque sortie en fonction de la sonde de température associée. On peut aussi forcer la commande ou l'arrêter au choix. Les sorties sont en 12 Volts.

Vous pouvez lire un test en anglais du digitaldoc5 ici, sa documentation la

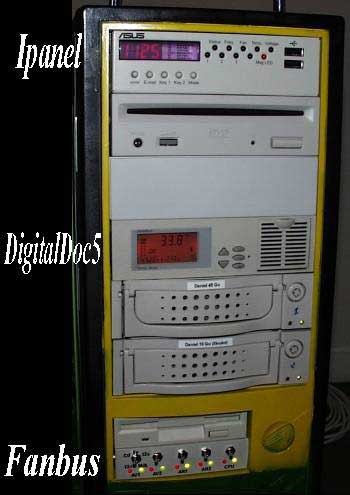

Cependant les ventilateurs font du bruit et on n'a pas toujours besoin qu'ils fonctionnent tous à 100%. Alors j'ai fait une commande supplémentaire de ventilos qui s'insére entre le digitaldoc5 et les ventilateurs. Ce boitier a pour fonction d'alimenter les ventilos en 6v ou en 12v. Soit on commande directement du digitaldoc5 le passage 6v-12v, soit on force la tension de fonctionnement à l'aide des interrupteurs. Ce Fanbus gère 5 ventilateurs : 2 à l'avant, 2 à l'arrière et celui du cpu.

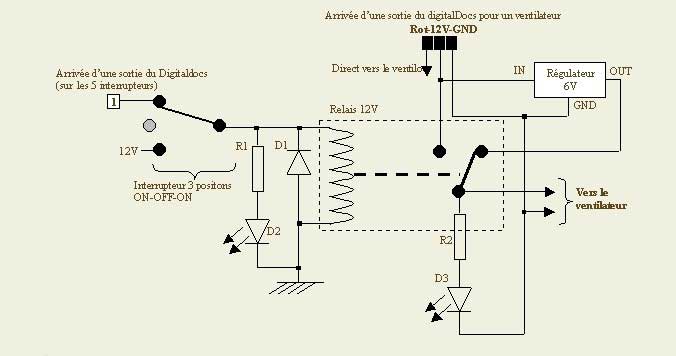

Voici un schéma de principe de commande d'un ventilateur par le boitier fanbus :

Une chose importante concernant les sorties du Digitaldoc5 : lorsque le digitaldoc5 arrête un ventilateur, il ne le fait pas en coupant le 12V mais en isolant la masse. Donc si le ventilateur a un contact avec une masse il restera en route quelle que soit la commande envoyée par le Digitaldoc5. C'est pourquoi chaque sortie du digitaldoc5 est connectée via un relais qui assure l'isolation avec le ventilateur et les autres composants. Chaque relais et chaque régulateur sont connectés uniquement à la masse de la sortie concernée.

Une seule sortie(n°4) du digitaldoc5 sert à la commande du passage du 6v-12v.

8 sorties sont controlées, voici comment :

Sortie Sonde de Température
1 ventilo du digitaldoc5 sur la carte graphique
2 commande du fanbus pour le passage en 6v-12v sur le cpu
3 ventilo avant 1 en bas du boitier à l'avant
4 ventilo avant 2 en bas du boitier à l'arrière
5 ventilo arrière en haut 1 en haut du boitier
6 ventilo arrière en haut 2 en haut du boitier
7 ventilo du cpu sur le cpu
8 ventilo arrière vers le cpu sur le chipset

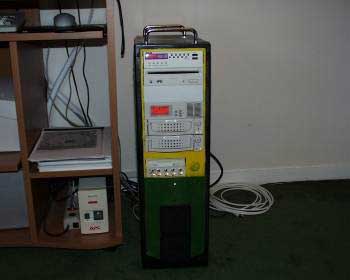

J'ai donc placé 2 ventilateurs en face avant et 2 en haut à l'arrière,.un ventilateur arrière vers la carte mère, et un autre sur le DigitalDoc5. J'ai mis des roulettes et aussi 2 poignées.

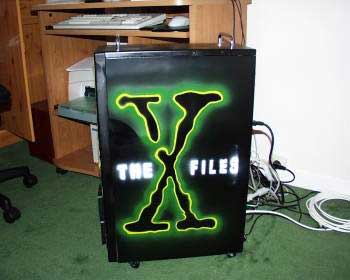

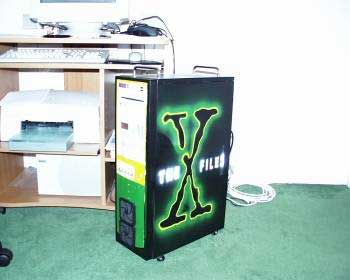

Je suis un fan de X-Files donc j'ai peint le sigle. J'ai réalisé 2 pochoirs pour le "X" et un pour le "THE FILES" et j'ai utilisé 4 bombes de peinture = Noir, Vert, Jaune et Blanc.

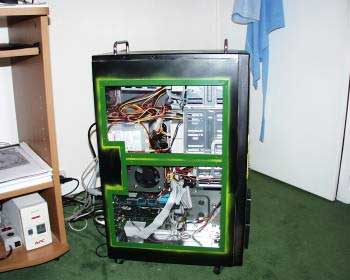

De l'autre côté afin d'avoir une vue imprenable sur l'intérieur du boitier (et les fameurx ventilos), j'ai découpé la tôle à la scie sauteuse et au Dremel. Les fenêtres sont formées d'une seule vitre en plexi collée à l'intérieur (avec de la colle à plexi). La finition est assurée par des barres d'alu que j'ai peintes et vissées à l'extérieur. Je vais éclairer l'intérieur avec quelques leds haute luminosité.

Pour des questions ou des conseils à me donner vous pouvez m'écrire à : danover.clock@libertysurf.fr

Ma configuration :

Intel PIII 1Ghz@1.125Ghz

Ventilo Zalman
Asus CUSL2-C bios 1008 beta7

2*128Mb Ram Mushkin REV3.0 CAS2-2-2 à 150Mhz

Hercules GeForce2 GTS 32Mo

45Go DD + 10 Go + 4.7 Go IDE

4.7 Go dd en SCSI

Lecteur de DVD pioneer 10X/40X SCSI

Carte son SBlive 1024

Controleur SCSI Teckram

Alimentation Enermax 430W

8 Ventilos dont 7 pilotés par le Digitaldocs5 et dont 5 qui passe via le fanbus.

Asus Ipanel.

Mon site est en cours de construction.
