Baybus simple 12V/0V fait par Freeman le 04 Juin 2001 |
BAY
Liste
des composants :
|
4
Interrupteurs simple à 2 état (ON / OFF)
|
| 4
Diodes L.E.D. (optionnel si n'est pas inclus dans l'interrupteur) |
| 4
Résistances à 680 Ohms 1/4 W |
| 1
Boîtier Plastique a ouverture sur le coté |
| 2
Wire-Clip de 4 broches |
| 1
Gaine rétractable 1.2 m |
| 1
Prise Femelle MOLEX (ou un doubleur Alim Molex) |
| Du
câble, un fer a souder, de l'étain et du scotch d'électricien ... |
| /!\
Le fils doit pouvoir supporter 500mA pour un Néon et 250mA par Ventillo. |
|
Prix de tout
le matos : entre 50 et 120 Frs suivant le type de composants que vous
choisissez ...
|

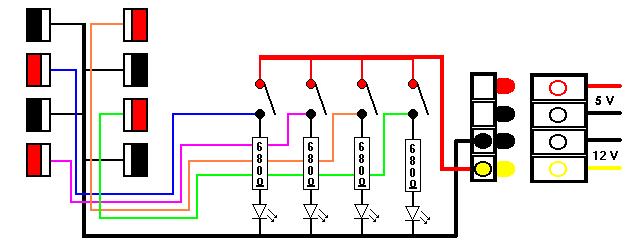

Voici
le schéma structurel du Bay Bus :
I.
Réalisation du Boîtier incluant les Wire-Clip
| |
1.
Commencer par faire 2 trous dans votre boîtier plastique afin d'y fixer
les 2 Wire-clip (photo ci dessous) |
|
| |
2.
Fixer les deux Wire-Clip avec 2 vis pour chacun et commencer à souder des
fils pour relier toutes les encoches noir de celui ci (= Masse) |
|
| |
3.
Percer le coté du boîtier pour sortir les fils (deux trou nécessaire au
moins pour le dessus (5 fils) et un sur le coté (2 fils) |
|
| |
4.
Commencer à souder les encoches rouge séparément avec un fil et sortez
ces fils par le trou du dessus |
|
| |
6.

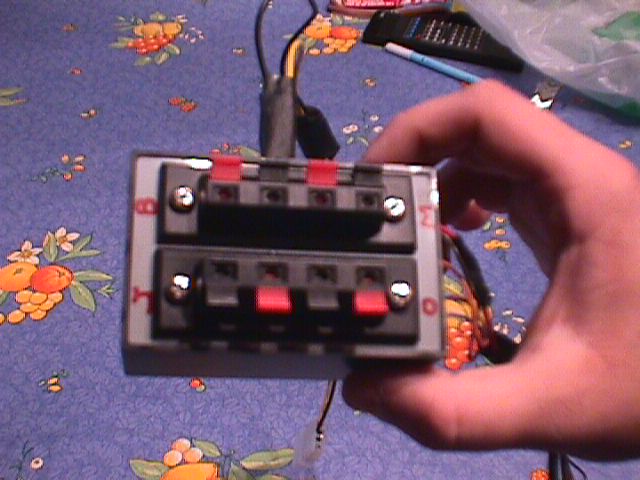

Vous devriez obtenir ceci : (sans les câbles situé en haut sur cette photo,
mais qui représente le côté, car c'est l'alim. : 2 fils Jaune - Noir) |
|
Vue
générale sur le Wire Clip intégré au boîtier plastique :
Voici
ce que vous avez déjà réalisé sur le schéma structurel :
II.
Réalisation de la façade avant avec les Interrupteurs et L.E.D.
|
1.
Faites les mesures de vos interrupteurs (et L.E.D. si non incluse dans votre
interrupteur) et découper votre façade de façon à fixer les interrupteurs
et les L.E.D. |
|
|
2.
Une fois fixés, Souder et relier avec des fils les pattes 12v (+) de tout
les interrupteurs (= ligne d'alim.)
|
|
|
3.
Souder la résistance ET un fils du boîtier (ci dessus choisissez des fils
de couleurs différente pour ne pas vous tromper) à l'autre patte de
l'interrupteur (donc 2 fils sortent de la patte de l'interrupteur oui :o) |
|
|
4.
A l'autre bout de la résistance souder la patte (+) de la L.E.D.
|
|
|
5.
Relier la patte (-) de la L.E.D. à la Masse du boîtier (fils noir) |
|
|
6.
Procéder comme cela avec tout vos interrupteurs et n'oubliez pas de gainer
aux endroit fortement découvert de soudure !
|
|
|
/!\
Seul les fils d'alimentation (Rouge et Noir) sont Commun au boîtier et a
la façade avant ! |
|
|

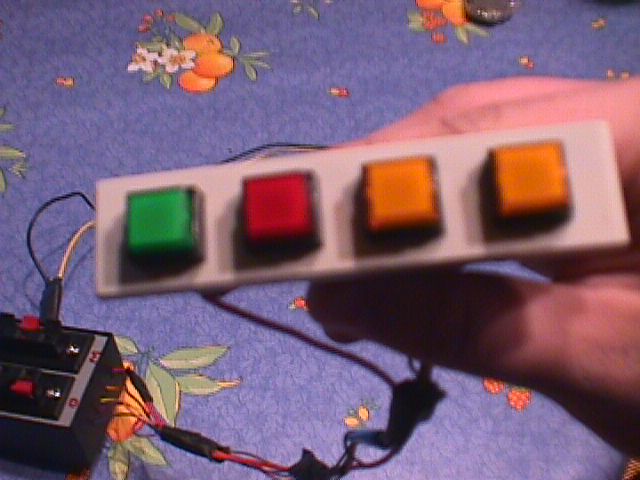

Voici
ce que vous devez obtenir : (Ici interrupteur à L.E.D. incorporée nécessitant
une résistance aussi et le tout dans une baie 3" 1/2) |
|
Vue
générale sur le la façade avant 3" 1/2 :
Voici
ce que vous avez déjà réalisé sur le schéma structurel :
III.
Réalisation de l'alimentation
|
1.
Prenez votre prise MOLEX ou découper tout simplement dans votre Y (doubleur)
d'alim. de façon à garder uniquement la prise femelle et le câble Jaune
et Noir situé juste à coté de celui ci |
|
|
2.
Faite une rallonge de fils à partir de la prise MOLEX afin de récupérer
le 12v et la masse au différents endroit du système |
|
|
3.
Faite passer les deux câbles Jaune et Noir du MOLEX dans le trou de coté
du boîtier |
|
|
4.
Souder le fil noir de la MOLEX à la Masse du boîtier ou à la patte (-) de
la L.E.D. (déconseillé) |
|
|
5.
Sortir le fils Jaune par le trou en haut du boîtier |
|
|
5.
Souder le fils Jaune de la MOLEX à un des fils rouge de l'interrupteur (=
ligne d'alim.) |
|
|
Scotcher
et gainer les differents endroit pour éviter les parasites ou tout contact
électrique |
|
|
|
|
|

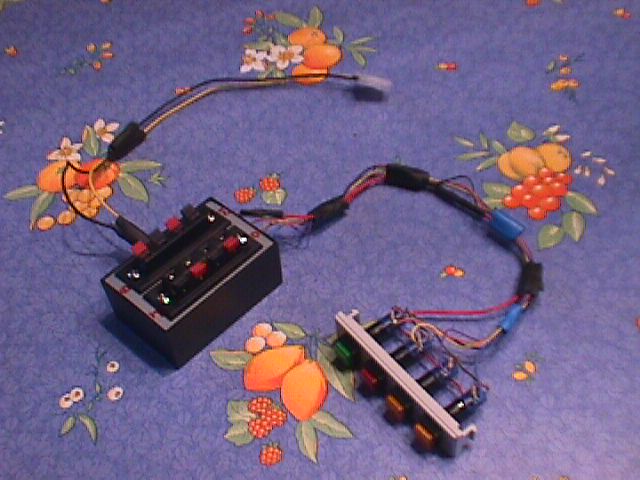

Voila
c'est terminer vous obtenez quelque chose comme ça : |
|
Vue
Globale du système :
Tout
commentaires , suggestions ou en cas d'information supplémentaire maillez moi
: cyberfreeman@ifrance.com
