Maintenant que nous avons isolé corectement le Peltier (Noky 65W) et le Waterblock, attaquons le processeur. Je vais decrire ici la marche a suivre pour isoler un Socket 370 PPGA sur un adaptateur Abit SloketIII. La methode est tres similaire pour une carte metre Socket A ou FCPGA. Comme pour la 1ere partie, l'essentiel de l'isolation sera efectué au joint silicone (Plus d'infos ici)

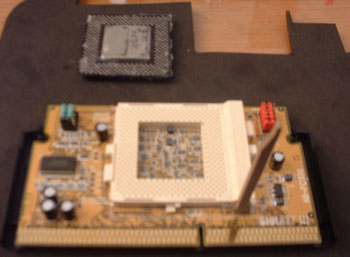

Voici mon adaptateur et mon (vieux) celeron 433 PPGA.

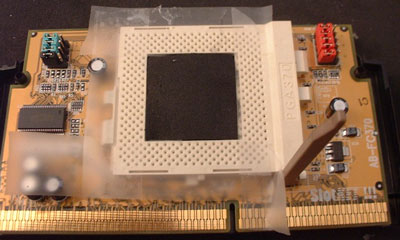

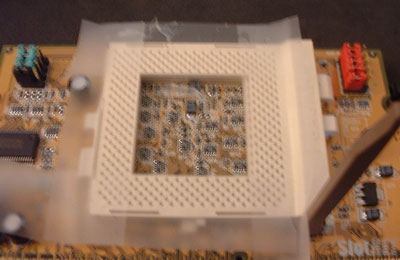

En 1er temps, recouvrez le socket d'un peu de scotch pour eviter de mettre du silicone dans les petit trous.

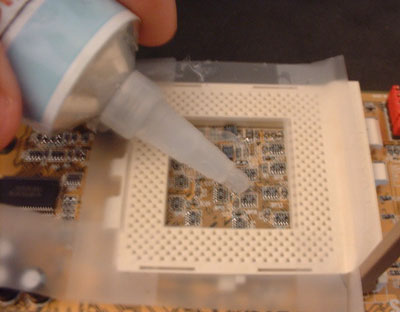

Appliquez une bonne couche comme indiqué, puis lissez avec votre doigt.

Enfin, decoupez un morceau de mousse (tapis de souris) a la taille exacte (habituelement 3cm de coté)

Certains sites US utilisent de la graisse dielectrique dans les trous du socket..J'ai realisé mon montage sans, et n'ai relevé aucun disfonctionement due a la presence d'eau a cet endroit. La graisse est donc facultative.

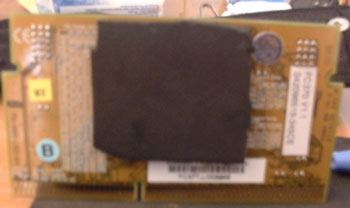

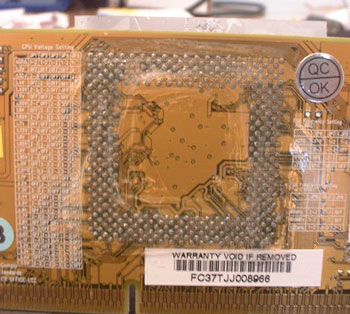

Ensuite, appliquez une belle couche a l'arriere de socket.

Vous pouvez aussi, plus simplement, placer une carré de mousse a cet endroit.

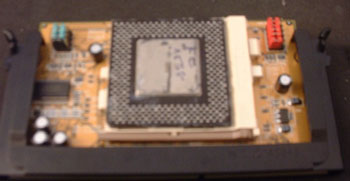

Retournez l'adaptateur, enfichez le processeur. Isolez le processeur et le socket ensemble, a l'aide, encore une fois, du silcone. Lors de cette etape, vous serez contraints de "pieger" le loquet du socket dans le silicone.

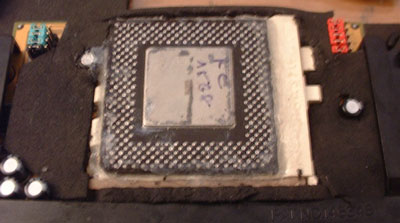

Ensuite, decoupez de la mousse pour entourer tout le socket. Veuillez a laisser les encoches du socket libre pour fixer le Waterblock.

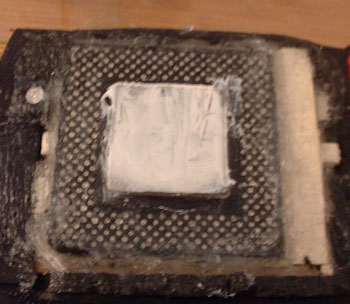

Ensuite, appliquez la patte thermique sur le processeur, et si vous le souhaitez, rajoutez un peu de silicone entre la mousse et le socket.

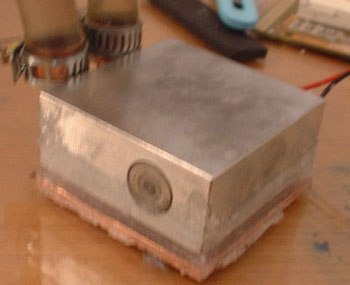

Voici le resultat de la 1ere etape du guide, le Waterblock isolé avec le Peltier et la plaque froide Noky.

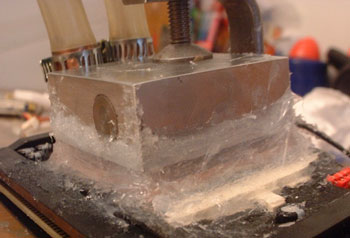

Placez le WB sur le cpu, en evitant les bulles d'air. A ce point, vous pouvez continuer l'isolation au joint silicone ou bien superposer des couches de mousse. Pour ma part, j'ai continué au silicone. Vous pouvez admirer l'epaisse couche deja etalée...

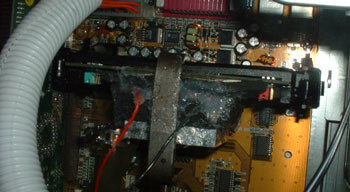

Comme vous pouvez le voir, j'ai plaquées quelques morceau de mousse...Pas la peine de le faire, cela n'a servit a rien.

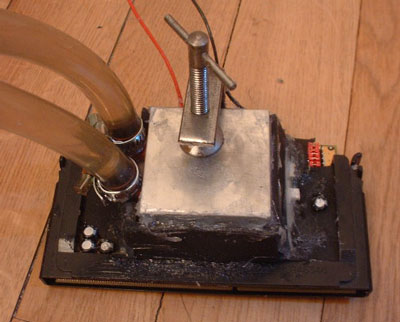

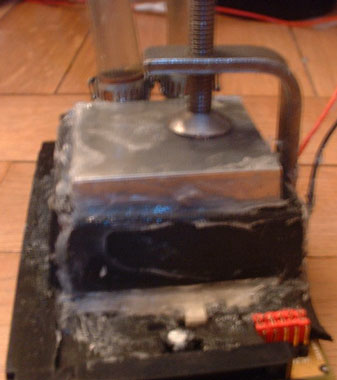

La fixation du waterblock est quant a elle tres artisanale, un banal serre-joint.

Avant de remonter le tout, je conseille d'attendre un bon moment (2h) pour etre certain que tout le silicone a seché.

L'isolation du TEC est maintenant terminée. Rendez vous prochainement pour les resulats & mesures de temperature.
