Vous en avez marre d'avoir des prise molex banales ?

Voila un moyen de changer de l'ordinaire sans se ruiner à acheter une nouvelle alimentation...

Le matériel pour 1 prise molex :
- 1 led haute luminosité de la couleur de votre choix
- 1 résistance de 100 ohm
- un peu de fil électrique simple
- de la gaine thermoretractile (je ne l'utilise pas mais je vous le conseille fortement )

Les outils :
- Une DREMEL + outil de défonçage

- Un fer a souder + étain
- une aiguille

Preparation

Sortez les fiches de la prise molex a l'aide d'une aiguille ou d'un outil pointu

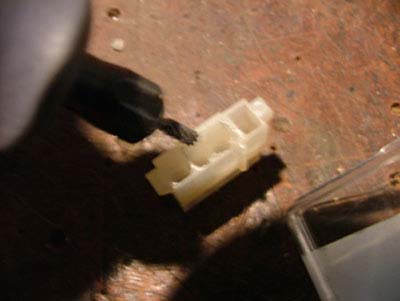

A l'aide de la Dremel enlevez la cloison du milieu de la molex comme ceci :

Préparation de la LED

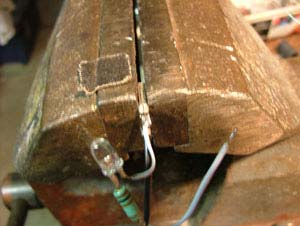

Soudez d'abord la résistance sur la patte + de la led ( la pate + est la pate opposé au plat ) puis sur l'autre extrémitee de la résistance un petit bout de fil et sur l'autre pate un autre petit bout de fil.

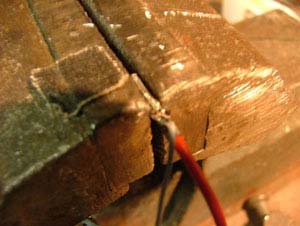

Içi je vous conseille de mettre de la gaine thermoretractile pour isoler mais moi je n'en n'avais pas donc j'ai fais sans. Puis soudez le fils de la pate - sur un des deux fils noire de la prise molex..

..et le fil de la résistance sur le rouge de la molex

Assemblage

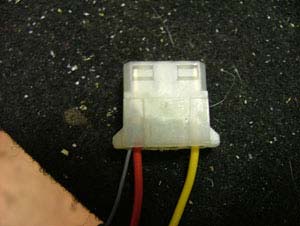

Maintenant il suffit de remonter le tout. Commencez par les fils jaunes et rouge

/!\ Attention ne vous tronpez pas d'emplacement /!\

Puis les deux fils noirs avec la led entre les deux bien à fond ( forcez un peu pour la led il faut qu'elle tienne bien)

Résultat

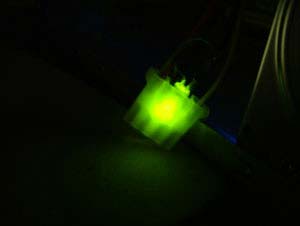

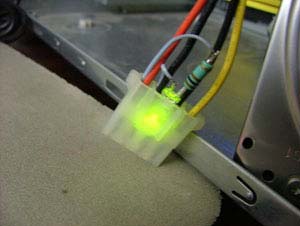

Branchez le tout et cela s'allume !

On peut compléter le tout en plaçant une gaine thermoretractile par dessus le tout pour cacher les petits fils bleus et la résistance De plus si vous possédez des prises molex réactif aux U.V. vous pouvez utiliser des leds U.V. pour un effet des plus sublime !

Voila c'est fini
Neko The Cat
