Fabriquer un "Barlight"

fait par Colleau Mikael le 15 Janvier 2004


Bandeau

Salut à tous!

Je vais vous expliquer dans ce guide comment fabriquer un barlight, autrement dit un bandeau à multi sources lumineuses.
Tout d'abord, je tiens à préciser que Jackypc.com et moi ne peuvent être responsables de vos actions et de vos erreurs de manipulation.

Un barlight est un dispositif se fixant sous une étagère (par exemple) permettant d'éclairer - à l'aide de LED - ce qui se trouve en dessous. L'éclairage est rendu puissant par l'ajout de réflecteurs. Grâce à la forme particulièrement plate de cette installation, vous pouvez les poser presque partout sans problème.

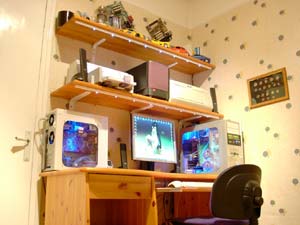

Pour voir à quoi cela ressemble voici 2 photos:

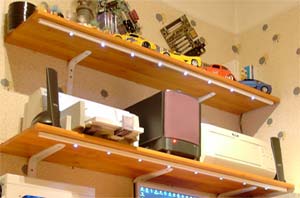

Voici un zoom de la photo précédente ; au niveau des étagères, on aperçoit un barlight sous chacune de celle-ci:

Voici le matériel nécessaire à la réalisation:

- baguettes d'électricien permettant de faire passer des câbles électriques
- LED blanches
- réflecteurs pour LED
- résistances
- transformateur 220 Vac / 12 Vdc
- fils électriques de faible section (0.2mm² suffit amplement)
- Super Glue
- fer à souder

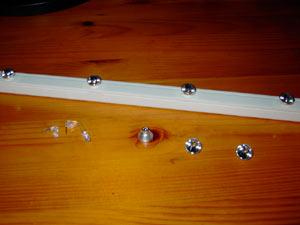

Les éléments les plus importants : baguette, LED et réflecteurs:

La seule astuce dans le montage est l'ajout de réflecteurs sur chacune des LED. La puissance émise par une LED est grossie 5 fois. De plus, cela permet de focaliser le faisceau émis : c'est le même principe qu'un projecteur.

Passons maintenant au côté électronique de la chose:

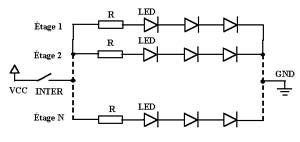

Le schéma de réalisation est très simple, le voici:

Explication et choix des composants du montage:
Pour une tension d'alimentation VCC de 12V on ne peut mettre en série que 3 Leds blanches (car leur tension de service est d'environ 3.6V chacune) d'ou la provenance de l'étage 1, 2....N qui n'est ni plus ni moins que la mise en parallèle du même circuit.
Pour VCC = 12V avec 3 LED blanches il faudra mettre une résistance R de 220 Ohm (il faut mieux utiliser des résistances pouvant dissiper 0.5W pour plus de sécurité même si cela n'est pas nécessaire).
L'interrupteur est utilisé pour allumer ou éteindre le barlight à loisir, pour plus de facilité d'utilisation.

Préparation et installation de la baguette:

Les baguettes, mesurant 2m de long en stantard présentent deux côtés : l'un autocollant, pour faciliter leur pose, l'autre pouvant se clipser, afin de simplifier la mise en place du montage électronique.

- coupez la baguette à la longueur désirée
- percez des trous au nombre d'un multiple de trois (ex: 3*2, 3*3...de manière à ne pas devoir recalculer la résistance R) à intervalles réguliers
- placez les réflecteurs dans les trous et mettez un point de super glue pour les rendre immobiles
- placer le montage électronique dans la baguette en insérant les LED dans les réflecteurs
- mettez un point de super glue pour fixer la LED dans son réflecteur

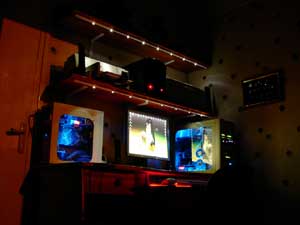

Pour illustrer le montage dans ses conditions d'utilisation, voici 2 photos prises en pleine nuit:

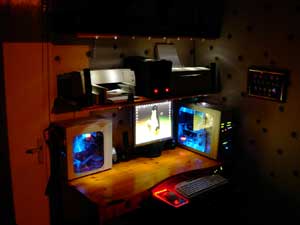

Sur cette photo, nous pouvons nous rendre compte de l'intensité lumineuse produite: on distingue très nettement mes 2 imprimantes, et la surface de mon bureau est bien éclairée.

Conclusion : la puissance lumineuse créée par ces 2 barlight n'étant que de quelques Watt seulement, il n'est pas conseillé de travailler dans ces conditions (les 2 photos sont assez sombre comme vous pouvez le constater).Ce montage n'est fait que pour le plaisir des yeux, l'effet produit étant sublime.

Voilà j'ai terminé la présentation de ce barlight. J'espère que ma réalisation vous a plu. Si vous voulez d'autres renseignements, voici mon email:

colleau.mikael@wanadoo.fr

Salut à tous et longue vie à Jackypc.
