Cet artcile en 3 pages vous explique comment changer les LEDs de vos peripheriques. En page 1, le lecteur DVD, en page 2, le lecteur de disquette, et en page 3 le clavier.

Changer la LED verte du lecteur DVD par une LED bleue

Outillage nécessaire pour la réalisation
- Lecteur DVD MATSHITA SR-8583A
- Un fer à souder
- Une pince coupante
- Une pince a bec (pour donner la forme à la LED)
- Du fil a soudé (étain très fin)
- Un tourne vis cruciforme
- une LED bleue de 3mm ou 5mm peu importe (ses mieux une 3mm)

J'ai commencé par démonter le lecteur, ce qui ma pris près d'une demi heure car ce n'est pas facile.
Et la surprise!!! Ce n'est pas une LED standard, mais les LED CMS (micro LED). Bon, c’est pas grave, ça va être plus délicat, mais c ’est faisable avec un fer à souder pas trop puissant (20 à 25W pas plus)

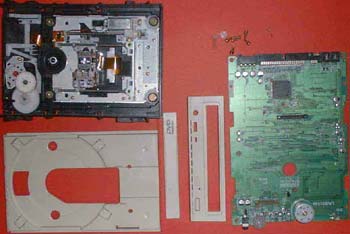

Là, c’est le lecteur en pièce :

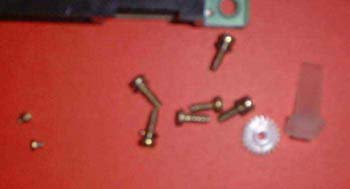

Il a même fallu démonter le pignon du moteur de sorti de plateau pour avoir la carte électronique.

Après pour dessouder la LED, il faut y aller avec prudence pour ne pas arracher les pistes du circuit imprimé car elles sont fines et donc elles risquent de se decoller sous trop haute temperature.

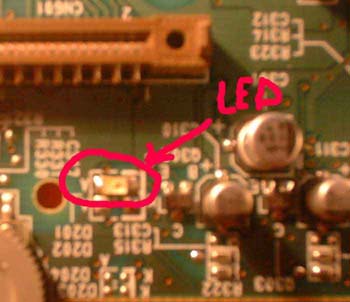

Là, c’est une photo pour montrer la fameuse LED CMS :

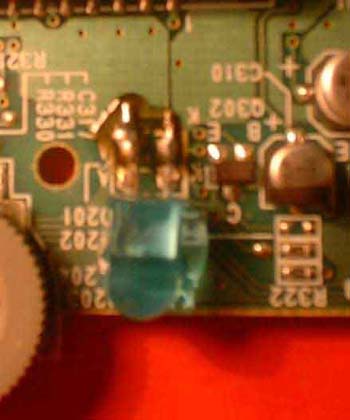

Pour souder la LED bleue, il faut faire attention pour voir si la LED passe sans gêner le remontage, car moi j'ai mis une 5mm, je n’avais pas de 3 mm.

Là, pour mon cas pas de problème, le seul petit souci sera de couper le diffuseur de lumière car il va être trop grand pour une LED normale.

Voilà le fameux diffuseur de lumière, et ce qui en reste après la découpe :

Le fait de laisser juste la partie qui vient s'emboîter dans la façade suffit.

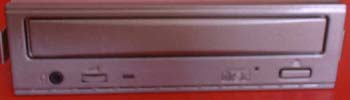

Bon, tant que le lecteur est en pièce, autant en profiter pour peindre la face couleur du boîtier. Bien entendu, le remontage serra aussi compliqué que le démontage !!! (Sinon c’est que l'on a oublié de faire quelque chose)

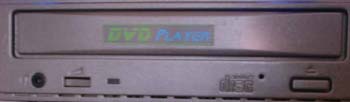

Et là, j'ai imprimé un petit autocollant pour mettre sur la façade, voilà ce que ça donne :

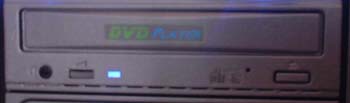

Et maintenant, le tout remonté et en fonctionnement

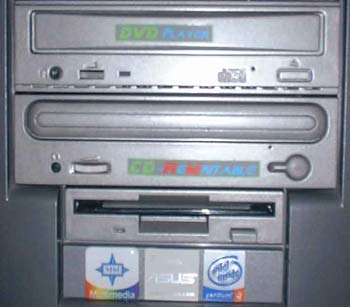

J’en ai profité pour peindre la façade de mon graveur :
