Test Nexus NX-3000

fait par Trracer le 23 Décembre 2002


NX-3000

Q-Technology est une marque qui jouit d'une bonne réputation dans le petit monde des alimentations ATX. De part la qualité de leur electronique mais aussi, et surtout, de part leur silence de fonctionnement.
Le constructeur Nexus propose des versions ultra-silencieuses des alimentations Q-Tech. Je vous propose donc de regarder de plus près la Nexus NX-3000, une alimentation 300W qui se veut la plus silencieuse du marché.



Spécifications

  • Remote ON/OFF Control: The power supply shall accept a logic open collector level which will disable / enable all out put voltage (excluding +5V standby)
  • Passive PFC
  • Temperature range:
    • operating 0C~50C
    • storage -20C~+65C
  • Temperature coefficient: 0.01% / C
  • Transient response: output voltage recovers in less than 1ms max. following a 25% load change
  • Dielectric withstand: input / output 1800VAC for 1 second, input to frame ground 1800 for 1 second
  • Humidity: 5~95% RH
  • Efficiency: 65% min. 70% typical, at full load
  • Power good signal: turn-on delay 100ms to 500ms
  • Overload protection: 150% max.
  • Inrush current: 60A cold, 80A warm at 264 VAC
  • Over voltage protection:
    • +5V : 6.5V(max.)
    • +3.3V : 4.6V(max.)
    • +12V : 15.5V(max.)



Caractéristiques

  • Real silent power supply, only 22.2 dB(A) in idle mode
  • Below 26 dB(A) at an average PC power consumption
  • High efficiency, Excellent air flow
  • Output over voltage protection
  • Short circuit protection on all output
  • Reset Table power shut down
  • Approved by:: TÜV, CSA, UL, NEMKO, FCC, CE
  • Internal 12 VDE fan
  • 100% burn-in under high ambient temperature (50C)
  • Vacuum-impregnated transformer
  • MTBF: 100K hours at 25C
  • 100% Hi-pot tested
  • Line input fuse protection

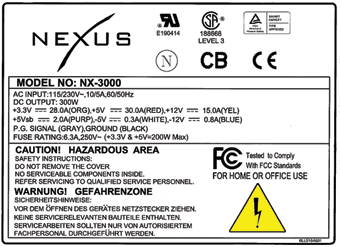

Tensions et puissances




Charge
minimum

Charge
normale
Charge
maximum
Régulation
en charge
Régulation
en ligne

Ripple and
Noise

Puissance
maximum
+3.3V
0.3A
14.0A
15/28A
±5%
±1%
50mV P-P
200W
+5V
0.5A
8.75A
30/21.5A
±5%
±1%
50mV P-P
+12V
0.0A
4.2A
15A
±5%
±1%
120mV P-P
180W
-12V
0.0A
0.4A
0.8A
±10%
±2%
120mV P-P
12W
-5V
0.0A
0.15A
0.3A
±10%
±2%
100mV P-P
4W
+5Vsb
0.0A
1.0A
2.0A
±5%
±1%
50mV P-P
2W



Ventilation et nuissance sonore

Le ventilateur qui équipe la NX-3000 est fabriqué par Protechnic Electric, modèle MGA8012HB. Une petite recherche (que deviendrait-on sans Google ^_^), me donne les informations suivantes à son sujet :

A : "Standard 2- pin"
12 : "12V DC"
80 : "80x80mm"
H : "High Speed"
B : "Dual-Ball Bearing"

Maximum
AirFlow

Maximum
Air Pressure
Speed
Rated
Current
Input
Power
Noise
Weight
(CMM)
(CFM)
(mmAq)
(inchAq)
(rpm)
(A)
(W)
(dB-A)
(g)
1.084
38.27
3.64
0.143
3,000
0.24
2.88
29.0
70

Comme vous pouvez le lire ci-dessus, avec ses 29dB(A) pour 38CFM annoncés (à sa tension d'alimentation nominale), le ventilateur possède des caractéristiques techniques alléchantes. Et je dois dire que la qualité "sur le papier" est de mise dans la réalité. J' ai rarement eu entre les mains un ventilateur faisant aussi peu de bruit. Et si l' on entend tout juste le bruit du flux d' air, les bruits dues à la mécanique sont eux quasiment inexistant.

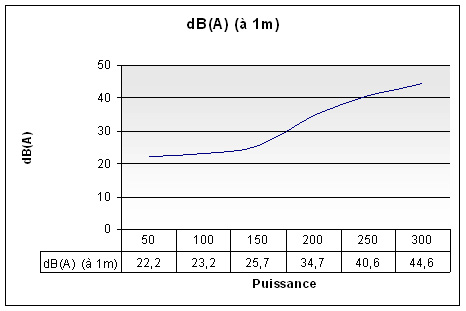

Ci-dessous, la courbe présentant le rapport entre le bruit et la puissance réclamée à l' alimentation. En utilisation normale, le bruit ne dépasse pas les 26dB(A) ce qui est très silencieux. Généralement la pièce la plus calme d' une maison dans un quartier résidentiel est déjà mesuré à plus de 30dB(A).



L' alimentation ne possède qu' un seul ventilateur. Comme la majorité des alimentations 300W. Le "carter" est bien ajouré, et la ventilation est tout a fait satisfaisante.

Face à la mode des doubles voir même des triples ventilation est-ce un défaut ?

Et bien je serais tenté de répondre par la négative !
L' absence de deuxième ventilateur libère de la place à l' intérieur et ainsi permet un dimensionnement des radiateurs plus généreux. Et dans une optique de silence, même dans l' éventualité d' un deuxième ventilateur ultra-silencieux, il ferait toujours plus de bruit qu' un refroidissement passif. Et c' est là le but de cette NX-3000 : le silence !

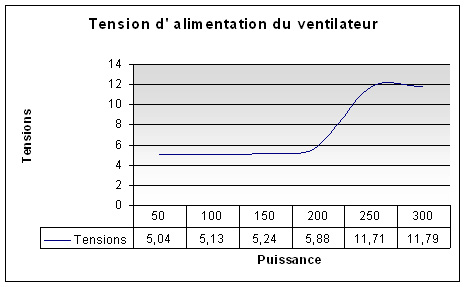

Comme vous pouvez le constater sur le graphique ci-dessus, le ventilateur est fortement sous-volté. Ce qui explique le fait qu 'elle soit très silencieuse. Il faut en effet pousser l' alimentation dans ses derniers retranchements pour que la tension d' alimentation du ventilateur dépasse les 6V.
La courbe a été établie selon les données constructeur avec une température ambiante de 38.2°C. Lors de mes test la température à l' intérieur de l' alimentation était de 30°C (température prise par une sonde sur un des radiateurs).



Connectique

L' alimentation est pourvu de cinq connecteurs Molex et de deux connecteurs type lecteur de disquette. Organisés en trois "faisceaux" de prés de 40cm de longueur. Les connecteurs ATX, 12V (P4) et Aux (pour serveur) sont quant à eux sur des fils long de 50cm.
Pour mon cas personnel, le nombre de connecteur Molex est quelque peu insuffisant. Mais ma configuration étant assez "chargée" en disque dur (6 normalement) et lecteur CD (4), je ne pense pas qu 'elle soit représentative d' une config "courante" ^_^.



Le test !

Pour tester, point de méthode compliquée ou de matériel spécial. Le meilleur moyen, à mon sens, de tester une alimentation étant de l' utiliser, je l' ai donc installé en lieu et place de ma Noiseblocker. J' avoue avoir eu quelques interrogations en ce qui concerne la stabilité, ma configuration étant, semble-t-il, assez gourmande en puissance.

Voici la config :
Intel P4 1.8@2.4 (Vcore à 1.50V)
Asus P4S533
512 Mo DDR PC2700 Samsung
Geforce4 Ti4200 128Mo
Système en SCSI (2 disques - 18.2 et 9 Go - et 2 lecteurs CD) + IDE (2 disques - 20 et 120 Go - et deux lecteurs CD)
Pctv, Intel ExpressPro, Adaptec 29160, SbLive, D-Link 10Mb...




Max
Min
Moyenne
12V
11.776
11.712
11.75
5V
4.892
4.865
4.88
3.3V
3.264
3.248
3.25
Vcore
1.552
1.504
1.52

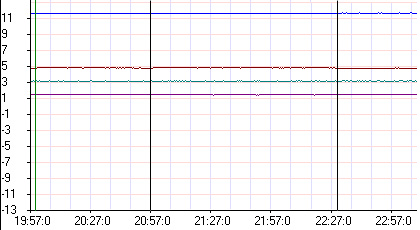

Première constatation, si les tensions ne sont pas à leur maximum, elles sont malgré tout très stables. Avec une deviance de moins de 3% dans le pire des cas.
Les mesures ont été effectués sur plusieurs heures. Avec une activité allant du simple surf sur Internet jusqu'aux calculs durant plusieurs heures. Par exemple traitement vidéo (resize, encodage...) ou encore traitement d' image (filtres sur de très grosses images sous Photoshop), etc.

Force est de constater que les tensions ne subissent que très peu de variations quelque soit l' activité du PC. Contrairement à une autre alim, dont je tairais le nom, dont le 5V s' écroulait littéralement à la moindre sollicitation (le 12V ne valait guère mieux d' ailleurs). Pour une alimentation de grande marque, je fus réellement déçus du résultat (le pc rebootait de lui-même tellement les tensions étaient mauvaises !).
Pas de problème de ce type ici. La NX-3000 c' est avérée d' une qualité irréprochable.

Le PCB de l' alimentation présente plusieurs potentiomètre permettant vraisemblablement d' ajuster les tensions de sorties. Je dis "probablement" du fait que rien n' est sérigraphié sur le PCB, donc la fonction des-dits potentiomètres reste à confirmer.


Et le bruit dans tout ça ?!

Et bien pour une fois je dirais que le marketing est en adéquation avec le produit fini !
Cette alimentation est réellement très silencieuse. Et malgré une utilisation soutenue, je n' ai pas entendu de hausse de régime du ventilateur.

Pour vous en convaincre je pensais tout simplement enregistrer le bruit produit... Mais voila, cela peut paraître stupide, mais enregistrer du silence n' est pas chose facile ! Et quoi que je fasse, l' enregistrement se trouvait parasité par les bruits environnant. Sans matériel adéquat, ni local dédié, toutes mesures étaient vouées à l' échec. Il faudra donc vous contentez de ma parole ^_^


Pour conclure la NX-3000 est une très bonne alimentation. La qualité de son électronique (Q-Tech) n' a pas à rougir face aux ténors du marché. Et son silence en fait un excellent choix pour tout ceux qui recherchent la tranquillité. Reste son prix : peut être un petit peu élevé pour une alimentation de cette catégorie (environ 85€).
Le distributeur officiel des produits Nexus et Q-Technology en France est Textorm.


Je tiens à remercier la société Nexus Technology pour le prêt de l' alimentation et tout particulièrement M. Michael van der Jagt pour sa disponibilité et ses réponses très rapides à mes mails ^_^
