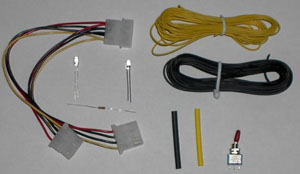

- 2 LED haute luminosité ROUGE de 5mm (moi je les achète 1€ pièce max et c'est beaucoup mieux q'une LED normale)
- 1 résistance de 1K ohms (pour du 12V)
- Du fil de câblage
- Une paille
- Des petits morceaux de gaine thermo rétractable ou bien du scotch d’électricien si vous voulez isoler les soudures
-Un Y d'alimentation si vous n'avez plus de prises ‘Molex’ disponible
-Un interrupteur OFF\ON si vous voulez contrôler le néon

Tout d’abord je tiens à vous dire que ces explications ne s’appliquent que pour les LED ROUGE haute luminosité car j’ai essayé avec des couleurs différentes (vert et jaune haute luminosité) et ça éclaire pratiquement pas.

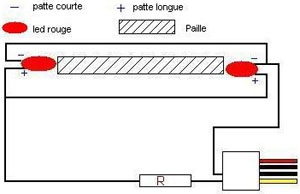

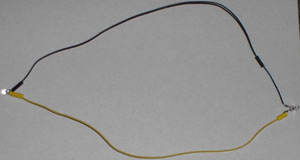

Maintenant nous pouvons commencer. Dans un premier temps, il faut relier les deux pattes courtes des leds ensembles et de même avec les pattes longues. N’oubliez pas d’insérer les morceaux de gaine thermo rétractable avant de souder comme sur la photo mais ne les chauffez pas tout de suite.

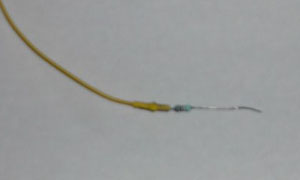

Reliez la résistance à un fil pour ensuite souder le tout à la patte la plus longue de la led à droite (qui ira sur le fil jaune de la prise ’Molex’).

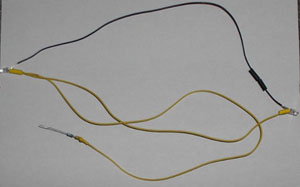

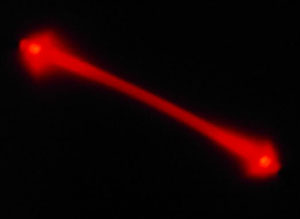

Enfin, reliez un fil de la patte courte de la led à gauche (qui ira o fil noir de la prise ‘Molex’). Admirez le travail ainsi que le résultat (pour tester, j’ai branché mon montage sur du 12V avec un transfo pour vérifier le bon fonctionnement).

Vous pouvez brancher l’interrupteur juste avant la résistance pour contrôler (j’ai essayé et ça marche).
