Potentiometres Ventilo. Enermax

fait par Imothep69 le 07 Juillet 2002


Guide Enermax

Outillage

- Une longueur de cables 4 fois superieure a la distance de votre facade au ventilateur ( de facon a pouvoir cachaer les cables ) - Cables de 0,5mm carre

- De la gaines therma retractable

- Un potentiometre lineaire de 22k + un bouton ( pour l'esthetisme)

- Un fer a souder + etain

- Et bien sur un ventilateur Enermax derneiere generation, avec reglage de la vitesse de rotation



Etape 1

Premierement, ouvrir la boite de votre nouveau ventilo ... ( Pas comme un porc comme moi en arrachante tout svp ! )

La superbe boi-boite contient :
- Le Ventilo bien sur !
- Un adapteur 3pin->4pin Molex
- 4 vis supplementaires
- La grille doree deja fixee avec 4 vis

On remarque le petit potentiometre noir qui nous interesse



Etape 2

Il suffit avec un cutter de decouper dans la longueur la gaine noir

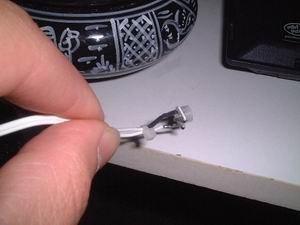

Et nous obtenons ceci --> qui est le potentiometre a nu !

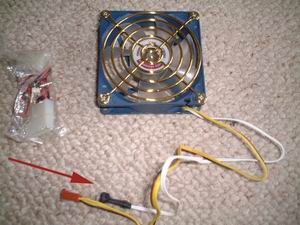

Reperez bien quel fil est connecte a la patte du milieu ( ici, le fil avce la petite gaine de noir )

Il suffit d'effectuer une rallonge de fil ( que l'on couvrira proprement avec un bout de gaine thermo-retractable).

Puis on soude les fils a notre nouveau potentiometre de 22k ke nous avons place en facade en percant celle-ci.

ATENTION a bien souder a la patte du milieu le fil reperer precedement ( connecter a la patte du milieu du potentiometre d'origine)

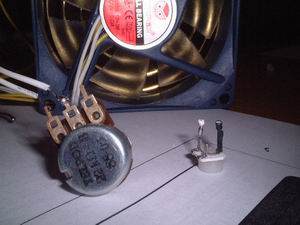

Voici la soudure, et a droite le potentiometre d'oriine que l'on peut jtter a la poubelle ou conserver car on peut tres ien le ressouder comme a l'origine, et ca marche tres bien !

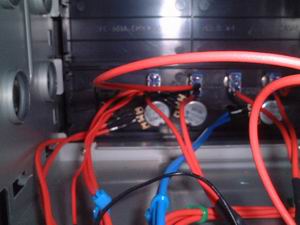

Voici ce que donne la cablage avec 4 potentiometres et des interrupteurs simplement places en serie.( bon d'accord on dirait que c'est le bordel, mais pas du tout )

Essayez de bien regrouper vos cables ( colliers de serrage en plastique), d'utiliser des couleurs specifiques ( noir & rouge, pas comme moi ! )

Et important, pour bien isoler vos soudures, GAINE THERMO-RETRACTABLE PARTOUT !

Voila, c'est tout pour le baybus, le reste coule de source il me semble ( rallonge des fils jaune & noir pour l'alimentation des ventilos, et un simple interrupteur en serie sur un de ces fils pour commander le ventilateur).

Bon MOD !

Imothep69

NB : Certains Jacky m'ont dit posseder des Enermax dont les potentiometres etaient estampilles 10 (kiloo hms) au lieu de 20 comme sur les miens, aussi il est dans ce cas conseille de mettres potentiometres de m valeur ( 10kilo ohms) a la place des 22 que j'ai utilise - ( Merci notament a Neobob pour la remarque
