  étudiant à Caen en Histoire. Voici ma config: -Athlon ThunderBird
  1000 mhz  -carte mère Elitegroup
  K7S5A sis735 agp4x / 5pci / 1amr / 2sdram / 2ddram  - 1 X 256 mo ddram
  pc 2100 -G-Force 2 pro
  32 mo ddr sortie tv WinFast LeadTeck -Disque dur Western
  Digital 40 go 7200/tm udma 100 et Matrox 10 go 7200/tm udma 66  -Lecteur de DVD
  16x/48x Lite On -Graveur Traxdata
  24x/10x/40x  -Carte son Hercule
  Muse XL  -Modem interne
  56000 bt  -Carte réseau Ethernet
  Edimax 10/100 mbps  -Ecran Acer 54eL
  15 pouce !!!!!!!  -Boitier de base
  comme le premier mod d'Atarien (enfin ce qu'il en reste et en plus ce n'est
  pas important !) Je vais vous présenter
  mon nouveau mod, l'idée principale était de faire un mod en pléxis
  sans trop se fouler et en faisant quelque chose de solide pour les transports
  en lan... (dimension: longueur 42 cm, largeur 42 cm hauteur 26cm). J'ai donc récupéré
  et allégé l'armature de mon ancien boîtier (moyen tour no
  name), c'est à dire que j'ai viré tous les supports 5"1/2
  et 3"1/4, de plus j'ai découpé à la scie sauteuse
  tous les cotés (sauf l'arrière bien sur !), ensuite je l'ai peint
  en noir... après une bonne dizaine de plans, j'ai opté pour un
  format bureau. Le plus chiant aura été la découpe du Plexiglas
  (3 mm) car à la scie sauteuse c'est pas le pied (ni la main que je me
  suis niqué !!!). Je reviendrais sur les détails au cour de l'article...

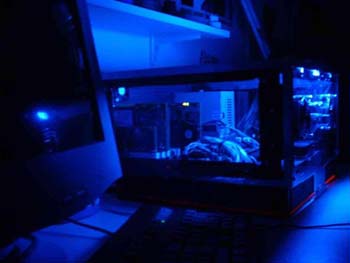

  place aux photos ! Pour commencer,
  une petite vue de 3/4...
 Comme
  vous pouvez le constater c'est fortement bleuté !!!  Sur

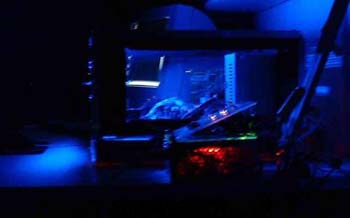

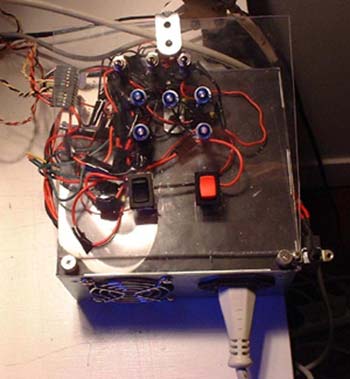

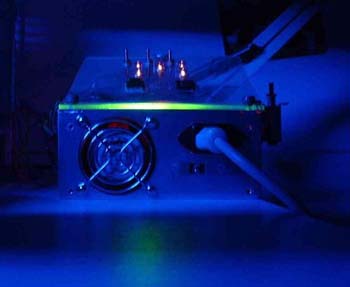

  la droite on peut apercevoir mon "tableau de bord" (lol) en voici
  le détail:
 En
  fait il s'agit d'une petite alimentation (15 x14 x 6) que j'ai récupéré
  sur un vieux PC. J'en ai fait mon tableau de bord ! En Plexiglas s'il vous plaît
  !!! -A
  l'intérieur j'ai mit 6 leds (10 mm) rouges, de plus la plaque de pléxi
  inférieure est éclairée par 3 leds (3 mm) vertes. -Tout
  à droite il y a l'interrupteur pour allumer l'alim. -Les
  trois interrupteurs à levier sur le haut servent aux ventillo. -Les
  5 témoins lumineux indiquent si les interrupteurs sont enclenchés
  (logique non ?), ce qui est cool c'est qu'ils sont en 12 volt donc pas besoin
  de résistances... -Les
  deux interrupteurs à bascules contrôlent un ventillo (le noir)
  et le néon (le rouge) Le
  système est simple. A gauche je branche tous les périphériques
  sur un circuit intégré réalisé par mes soins (merci
  le papa prof de techno !!!) et voilà ! Le tableau de bord est complètement
  indépendant du PC.
   Petite

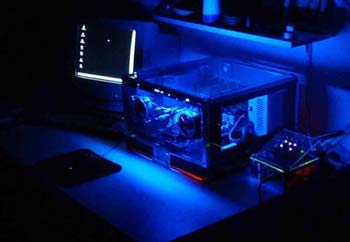

  vue du côté gauche:
 et
  du coté droit
 Pour
  fixer les plaques de pléxis j'ai tout simplement utilisé des grosses
  vises et des écrous (boulons)! L'organisation du hardware est somme toute
  celle d'un boîtier normal sauf pour les disques durs et les lecteurs 5"1/2...
  en effet je les ai mis en dessous ! Ils sont fixés sur une plaque en
  pléxis grâce à l'aide de petites équerres en métal.
 C'est
  impeccable !!! pas de vibrations et c'est du solide. Les
  lecteurs et les disques durs en dessous permettent deux choses: -Un
  gain de visibilité dans le boîtier -De
  cacher les câbles d'alimentations et les nappes. Tout
  l'étage du dessous et arrimé au boîtier par l'intermédiaire
  d'une grande plaque de Plexiglas fumé (5 mm) que j'ai plié à
  la termoplieuse... Maintenant

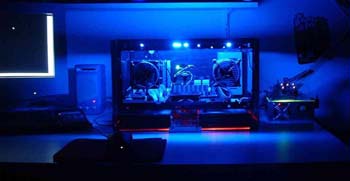

  une vue de face:
 Sous
  les lecteurs on peut voir la plaque de pléxi illuminée (façon
  tapis de souris) par 3 leds hautes luminosité (10 mm) qui sont en fait
  mes lampes port com (style lampe usb). Je viens de me mettre au Visual Basic
  pour essayer de faire un programme pour les allumer et les éteindre à
  volonté... et si quelqu'un s'y connaît il peut toujours me faire
  le programme j'en serais plus que ravi. Il
  y a deux ventilateurs de 8 cm de diamètre en aspiration... ainsi que
  les leds de contrôle power et hard disk dans des support chromé.

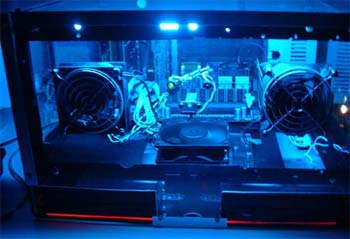

  Il y a aussi le bouton d'allumage. Voici
  une photo plus détaillée:
 Voici

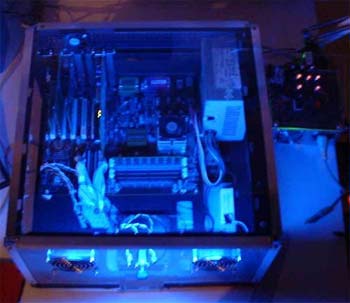

  le PC prit de au-dessus:
 Rien
  d'extraordinaire... on aperçoit les nappes qui ressortent d'en dessous
  et un ventillo de 12 cm qui souffle l'air frais dans la parti inférieur
  du PC... Sur la droite il y a le starter du néon dans son petit carton
  (suivant les conseils recueillient sur le forum). Au fond on aperçoit
  un ventillo de 6 cm qui aspire l'air chaud des cartes pci et agp. Mais

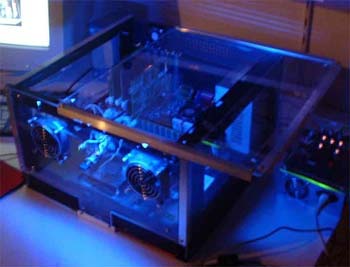

  comment ouvrir le PC ??? Comme ça:
 Et
  voilà le travail !!! Ça coulisse... La

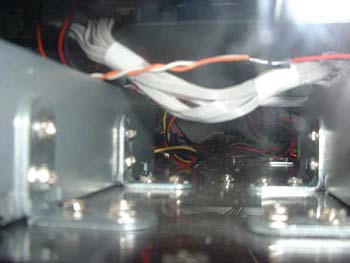

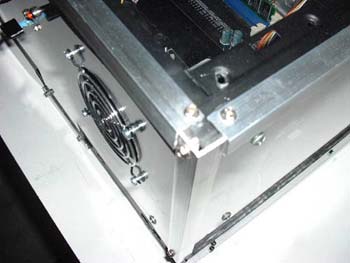

  fixation des cornières en aluminium en détail:
 Elles
  sont fixées sur un seul coté à chaque fois par de petites
  vices (celles pour le maintient des disques durs...) Mais

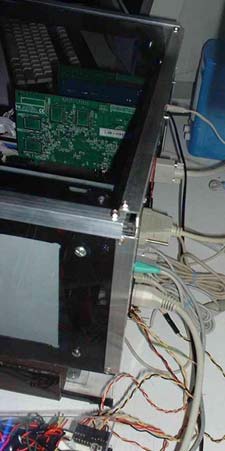

  qu'est-ce qui se cache derrière le boîtier ???:
 Pas
  grand chose à vrai dire !!! C'est assez bien rangé (élastiques
  autour des câbles...), et vous avez vue ??? c'est magique on voit mon
  clavier à travers la vitre !!! P'tite
  rubrique de fin, les "on ne les a pas vue" ! : -Le
  lecteur disquette, et oui, en fait j'én ai un que je branche au besoin
  (assez rarement en fait !).Il est externe par la force des choses, bah oui je

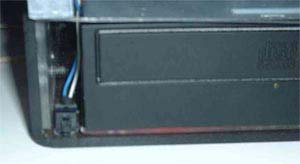

  l'avais oublié dans les plans !!!!! -Le
  bouton reset,... et non y'en a un !!! mais il est dur à trouver ! il
  est là : hé hé hé !
 lui
  aussi fut victime de mes oublies dans les plans ! Mais ce n'est pas plus mal
  car je n'aurais pas trouvé mieux ! Merci
  de votre attention.
