Ce montage va vous permettre d'automatiser un baybus (par exemple un contrôle de ventilo 5/12 V), en remplaçant l'interrupteur par un relais déclenché en fonction de la température. Vous pourrez placer la sonde sur le process, dans le boîtier, sur un chipset, etc.

Matériel Necessaire :

- Une diode 1N4004 ou supérieure
- Une diode zener 5 V
- Un circuit intégré uA741 ou équivalent
- Un transistor 2N2222
- 1 résistance de 4,7 kohms, 5%, 1/4 watt (jaune, violet, rouge, or)
- 1 résistance de 1 kohm, 5%, 1/4 watt (marron, noir, rouge, or)
- Une résistance ajustable de 10 kohms
- Une thermistance de 1 kohm
- Un connecteur Molex mâle (récupérable sur un dédoubleur)
- Un baybus manuel déjà existant... ;-)
- Un relais 12 V : choisissez un modèle équivalent à votre interrupteur
- Un condensateur de 470 microfarads, 16 V ou plus (optionel)

Réalisation :

1) Découpez la plaque de bakélite aux dimensions et coupez les bandes avec un foret ou une petite perceuse aux endroits repérés.

2) Soudez les composants (les lignes bleues sont des fils ; la diode zener est sur la ligne 2).

3) Reliez le +12 V (fil jaune du Molex) au point 1, la masse (l'un des fils noirs) au point 2, et les fils de la thermistance aux points 3 (en dessous du fil) et 4. Si vous voulez placer la thermistance dans un endroit conducteur (par exemple sur un dissipateur), n'oubliez pas d'isoler les pattes avec du scotch ou autre.

4) Branchez la bobine du relais aux points 5 et 6, et les contacts en remplacement de l'interrupteur. Le nombre et le type de contacts (simple ou inverseur) dépendent du type de relais, donc demandez le brochage en l'achetant. En général, les deux pattes reliées à la bobine sont séparées des autres. Au besoin, faites de essais avec un testeur de continuité.

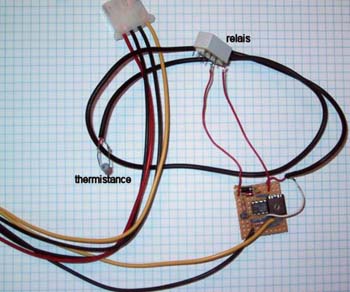

Vous devez avoir obtenu quelque chose qui ressemble à ça (les contacts du relais ne sont pas reliés sur la photo) :

/ ! \ Vérifiez bien s'il n'y a pas de courts-circuits / ! \

5) Une fois que la thermistance est mise en place à l'endroit qui vous convient, branchez le Molex et allumez ! Le réglage de la température de seuil se fait avec la résistance ajustable. Pour régler, vous pouvez tourner la résistance jusqu'à ce que le relais s'enclenche, puis tourner lentement dans l'autre sens jusqu'à ce qu'il s'éteigne ; ainsi dès que la température augmentera le relais se déclenchera.

6) Si jamais le relais oscille (s'allume et s'éteint sans arrêt) quand la température est proche du seuil, vous pouvez ajouter le condensateur en parallèle avec la bobine. Faites attention au sens : le pôle - se branche sur le fil relié en 5.

Bonne réalisation, et si vous avez réussi à faire le montage, vous pouvez nous envoyer un mail !
