Voici enfin le fameux NForce² dévoilé. Je vais essayer de faire simple mais en ayant tout de même assez de précisions techniques.

Ainsi donc le NForce², dernier née des chipsets NVidia se regroupe en 2 parties. Le NorthBridge et le SouthBridge (comprenez "Pont Nord" et "Pont Sud"... Allez savoir pourquoi çà s'appelle comme çà...). Comme indiqué précedemment le XPC SN41 abrite le NForce². C'est bien beau de dire çà, mais c'est mieux de le comprendre. Le SN41 detient un MCP-T et un IGP. Mais qu'est-ce donc que ceci... Nous allons le voir de suite ;)

La société NVidia ne c'est pas contenté de fabriquer un nouveau NorthBridge ainsi qu'un nouveau SouthBridge. Ils en ont fait deux de chaques. Ainsi grace à de judicieuses compositions de fonctions NVidia déclare donc quatres versions de NForce².

Les deux bases pour le NorthBridge sont l'IGP (Integrated Graphics Processor) et le SPP (System Platform Processor), et les deux de bases pour le SouthBridge sont le MCP ( Média Communication Processor) et le MCP-T (Enhanced Media Communication Processor) qui intègre des fonctionnalitées supplémentaires au MCP, pourquoi le T.. me le demandez pas... :)

Mais justement qu'intègrent donc ces quatres composants identifiés. Et bien allons-y étudions-les ;)

Celui-ci intègre comme son nom l'indique un processeur graphique et pas des moindres puisqu'il s'agit du GeForce 4 MX. Quoi comment çà ? vous êtes pas satisfait ??? Ok... voici les détails ;)

L'IGP intègre donc:

- TwinBank Memory Architecture
- DASP (Dynamic Adaptative Speculative Pre-Processor)
- GeForce GPU (Graphic Processor Unit)
- AMD Hypertransport Technology

Voici donc les fameuses composantes de ce produit qu'est l'IGP. Le SPP détient les mêmes spécifications sans le processeur graphique.
Maintenant que nous savons ce qu'il contient faudrais voir à quoi çà sert non ? C'est partie !!!

- TwinBank Memory Architecture:
Pour faire simple ce système permet d'allouer une bande passante de 4,2Gbytes/Sec à la mémoire simultanément pour l'audio et les graphismes. Ceci en étant indépendant des applications et donc évite les charges CPU (Central Processor Unit)

- Dynamic Adaptatice Speculative Pre-Processor (DASP):
En gros le DASP (Technologie NVidia) permet de garder en mémoire différentes instructions afin de permettre un traitement plus rapide lors de requêtes pour ces instructions. Grâce à ce système un gain en performance au niveau CPU est donc déclaré.

-GeForce GPU:
Euh... faut vraiment que je le présente lui ? :)

-AMD Hypertransport Technology:
L'Hypertransport est une technologie breveté par la société AMD (Advanced Micro Devices). Grâce à celle-ci la limite actuelle maximum des 266Mb/sec entre le Northbridge et le Southbrige est dépassé. Après un calcul rapide au niveau de la bande passante nous arrivont à 513Mb/sec à l'heure actuelle (Bus PCI: 133Mb/s, Dual ATA-100: 200Mb/s, Ethernet (Full Duplex): 25Mb/s, Dual USB: 3Mb/s, Audio: 150Mb/s, Interface Audio: 1b/s et enfin le LPC (Legacy) 1Mb/s soit un total de 513Mb/s).
Cette technologie permet donc de "Booster" les performances à 800Mb/sec !!! Il reste donc 297Mb/s de libres... Un système asynchrone permet ce débit entre les différentes plate-formes et permet un débit en Streaming sans latence ni coupure au niveau du traitement.

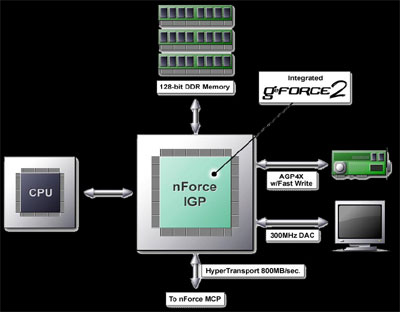

Voici un schéma provenant des PDF disponible sur le site de la société NVidia pour le fonctionnement de l'IGP et donc SPP par la même occasion...

Voilà donc le fonctionnement de l'IGP et le SPP. J'espère que vous suivez jusqu'à là ... Car la suite est aussi intéressante.

Nous allons maintenant décomposé le MCP et le MCP-T de la même manière afin de comprendre son fonctionnement interne et ainsi voir ce qu'apporte réelement le couple Northbridge Southbridge NForce². Après ces études nous passerons enfin à la comparaison des quatres versions différentes du NForce². Et enfin l'apport de performaces dans les différents domaines et fonctionnalitées intéressantes à ces composants.
