Led Metter Externe

fait par Gugu_G@nmo le 10 Juillet 2001


Untitled Document
Etape 7 - Souder au DB-25

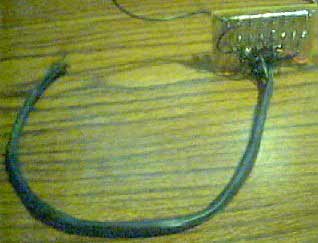

Assembly: Cable

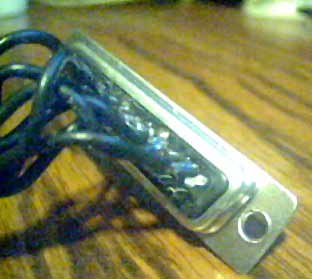

Assembly: Soldered to port

Pour finir, nous allons souder les fils à la prise DB-25. Si vous utilisez un câble préfabriqué, sautez cette étape. L'usage de gaine thermo rétractable est fortement conseillé.

Connectez les longs fils des pattes D de la puce (voir étape 6) aux broches 2-9 de la prise. Quel fil va où est expliqué étape 6, et l'ordre des broches sur la prise DB-25 figure ci-dessous.

Notes: DB-25 pinout


Etape 8 - c'est fini ! maintenant, test...
Finished Unit

Test Sequence (Animated GIF)
Vous avez fini ! Si vous le souhaitez, rajoutez un cache à la prise DB-25 comme sur la photo.

La derniére chose à faire est de télécharger le soft pour piloter le tout.

A venir (a priori) : un montage équivalent permettant de piloter 4 rangées de 8 diodes sur le même port parallèle !!

Article original par Uller : http://casemods.pointofnoreturn.org/cpumeter/

Mise a jour : Led Meter II par AhfeelGooD

Comme vous avez pu le lire sur JackyPC , le montage Ledmeter 1 presentait un risque potentiel pour les carte mères.
En effet , circuit intégré ou pas, il y avait des risques , la preuve en est , [Ecco] du chan #JackyPC a grillé la sienne.

J'ai rencontré un étudiant qui ma proposé de refaire un montage ledmeter plus securisé et aussi performant.

Tout dabor Voici la nomenclature du montage :

Les résistances :

R1 - R8 = 1K ohm
R9 - R16 = 220 Ohms

Condensateurs :

C1 = Condensateur électrolytique 470µF à sortie radiale
C2 = Condensateur 47nF

Diodes :

D1 = 1N4004
D2 - D9 = LED 3 ou 5mm

Circuits intégrés :

IC1 = 74HCT373
IC2 = 7805

Connecteurs :

JP1 = ce que vous voulez ou y intégrer directement les fils
PL1 = Connecteur Centronix 36 pins

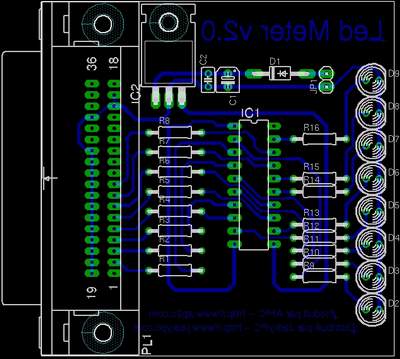

et enfin votre circuit imprimé.Voici les PCB , Schema Theorique et le Schema d'implantation des composants.

Le PCB a donner a votre magazin d'electronique si vous voulez faire faire le Circuit imprimé par leur soins.

Le schema d'implantation des composants.



Et enfin le schema théorique du fonctionnement de tout ca :)

Voila , Je tiens a remercier Titou , de l'equipe APC pour ce montage et je vous informe que son site presente d'autres petits montages tres sympa.

Bon montage , bon courrage , et envoyez nous des photos de votre montage !

J'enverrais bientot les miennes.
