Led Metter Externe

fait par Gugu_G@nmo le 10 Juillet 2001


Untitled Document
Etape 5 - placer et souder la puce

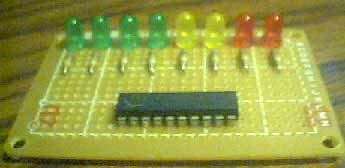

Assembly: LEDs + resistors + chip, top view

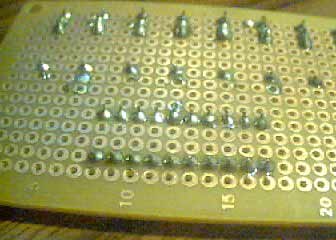

Assembly: LEDs + resistors + chip, bottom view

A ce point, je vous conseille de faire quelque chose que je n'ai pas pris la peine de faire : utiliser un support de puce.

La raison ? La 74HCT373 est une puce CMOS, et les puces CMOS sont TRES sensibles à l'élécricité stataique. Toucher les pattes en marchant sur un tapis peut les détruire ! Et donc, l'utilisation d'un fer a souder en courant alternatif est suscéptible de les endommager.


Sur les images, j'ai soudé la mienne directement sur la plaque en utilisant un fer à piles, mais je conseil tout de même vivement d'acheter un support en même temps que la puce. Souder le support et laissez le vide jusqu'à ce que vous ayez fini le circuit, et placez la puce une fois toutes les soudures faites.



Etape 6 - relier la puce aux LEDs

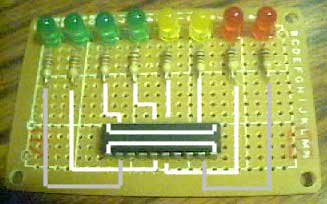

Assembly: Wiring overview

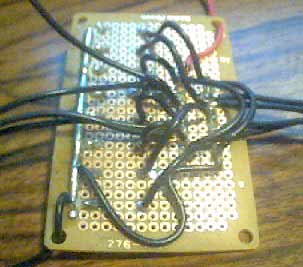

Assembly: LED wires + cathode strip

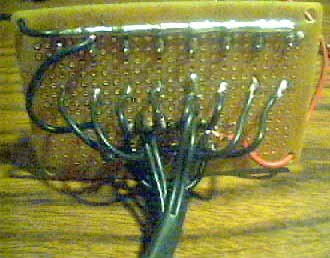

Assembly: Finished wiring


Assembly: Finished wiring again

Vient ensuite le passage le plus difficile du montage, souder des connexions entre la puce eles LEDs.


    La puce 373 a 2 rangées de pattes, chaque rangée comprenant 4 entrées, 4 sorties, une patte power et une patte setup. Nous relions la pattes setup à la patte power pour placer la puce en mode "utilisation transparente".

Ma suggestion est de procéder dans l'ordre suivant :

  • Soudez de courts fils aux résistances, par la patte non-reliée aux anodes des LEDs. Connectez également les cathodes de toutes les LEDs ensemble, soit en utilisant du fil, soit à l'aide d'une ligne d'étain.
  • Soudez de longs fils aux entrées de la puce (pattes en violet sur le diagramme ci-dessous). Ces fils seront reliés par la suite à la prise DB-25.
  • Connectez les fils des résistances aux sorties de la puces (en bleu ci-dessous).
  • Soudez un fil entre /OE et GND (les pattes noires ci-dessous). Soudez aussi un autre fil entre LE et VCC (en rouge ci-dessous).
  • Aprés cela, placez un fil entre la pate GND de la puce et les cathodes des LEDs.
  • Enfin, soudez 2 longs fils aux pattes GND et VCC de la puce. La patte GND sera reliée à la masse et la patte VCC au 5V de votre alim.

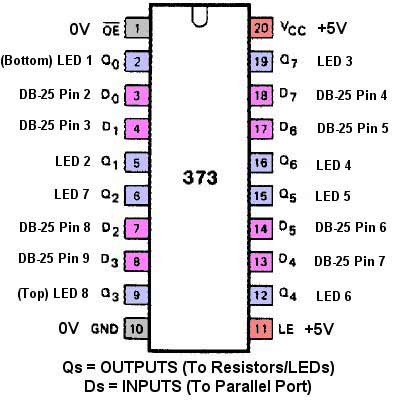

Notes: Chip pinout



La première image à gauche montre la première étape, et les autres représentent le circuit fini.


A cette instant, je vous conseille de tout tester à l'aide d'un multimètre, afin de vous assurer que toutes les connections sont bonnes et qu'aucune anodes/cathodes ne sont connéctées ensemble, ni aucunes pattes de la puce.
