Qui dit espace réduit dit évacuation de la chaleur difficile.

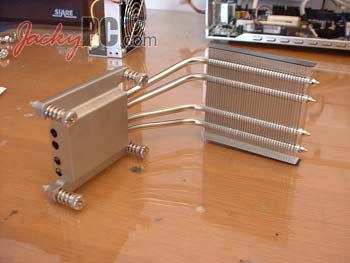

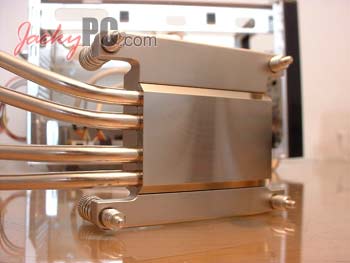

La reponse de Shuttle face à ce probleme passe par l'utilisation d'un dissipateur à caloducs (Heat pipes). Tres grossierement, ceux ci permettent de prelever la chaleur sur le processeur pour l'envoyer jusqu'a un radiateur à ailettes qui recoit à travers celles-ci le flux d'air d'un ventilateur.

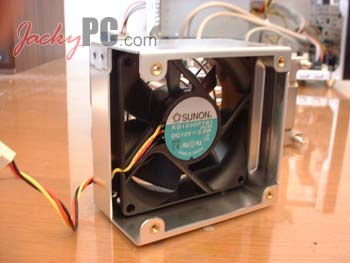

Ainsi le ventilateur utilisé, de marque Sunon (80mm), a pour double role de dissiper la chaleur du processeur et de faire entrer de l'air dans le boitier en général. Malgré les critiques possible niveau bruit, ce systeme fonctionne plutot bien.

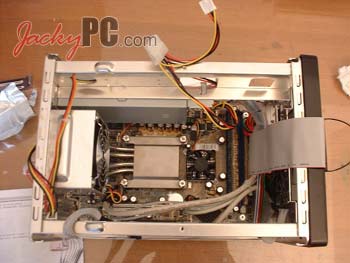

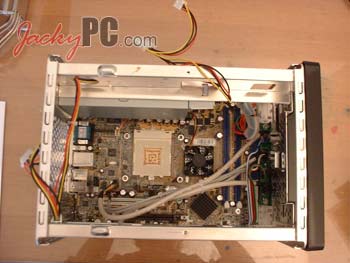

Ces deux photos permettent de visualiser le positionement du dissipateur a caloduc. Le ventilateur a droite du processeur est bien sur utilisé pour refroidir le chipset N-Force2.

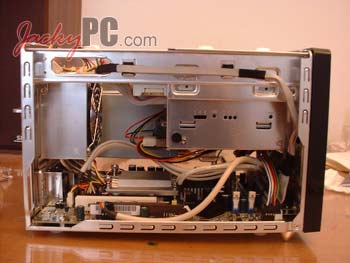

Voici l'aspect du boitier une fois que l'on a monté le processeur, la ram, le disque dur et le lecteur de CD. Il reste eventuelement à ajouter une carte graphique sur port AGP ou une carte PCI. Encore un petit detail bien concu, des crochets permettent de fixer le cable nappe du lecteur CD le long de celui ci. (en haut sur la photo).
