Overclocking GPU

A la base, j'ai une Leadtek Winfast geforce 2 gts pro 64mo nouveau modèle (ram 5.5ns).
D'origine, la carte est cadencée à 200Mhz pour le core, 366 Mhz pour la mémoire. Ca ne correspond même pas aux specifications des GF2 pro. Enfin, je ne l'ai pas payée cher...

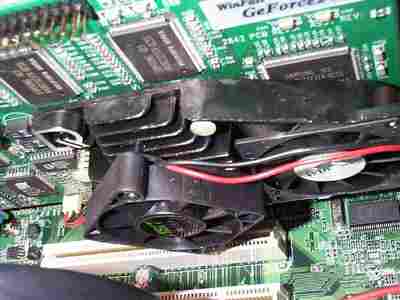

Le radiateur du Gpu est assez gros, peint en noir, avec un petit ventilateur. La ram n'est pas refroidie.

Mon montage est temporaire, le temps que je réflechisse à un système correct pour le Gpu et la Ram

En attendant, j'ai quand même un peu amélioré le refroidissement du Gpu.

• Réusinage du contact avec le Gpu, ça enlève la peinture et améliore la qualité du contact.

• Utilisation de pate thermique Arctic Silver II.

• En plus du petit ventilo d'origine, j'ai ajouté un ventilateur de chipset Abit.

Je n'ai pas touché à la ram pour l'instant: le radiateur d'origine empeche d'acceder à deux chips.

Actuellement : core =240, ram=395.

Refroidissement boitier

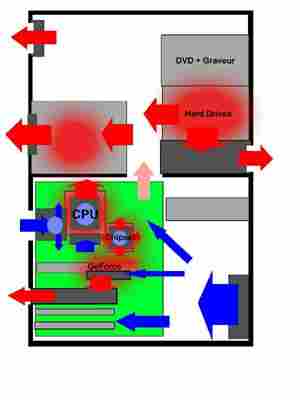

En rouge, les zones qui rayonnent de la chaleur.L'objectif est bien sûr de conserver à l'intérieur du boitier une température aussi proche que possible de la température ambiante.Il faut donc bien organiser la circulation des flux d'air, et éliminer tout ce qui pourrait l'entraver.

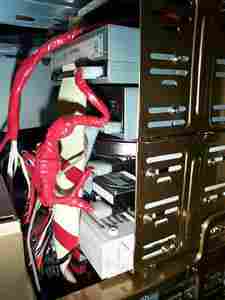

La première opération consiste à rationnaliser les cablages:

• couper les fils à la longueur utile,

• enroulage des fils pour qu'ils occupent le moins de place possible,

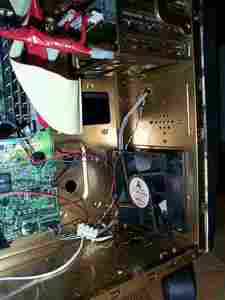

• passage de la nappe Scsi derrière la carte-mère,

• lier les nappes entre elles,

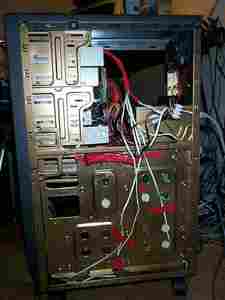

• Passage de fils au dos du boitier.

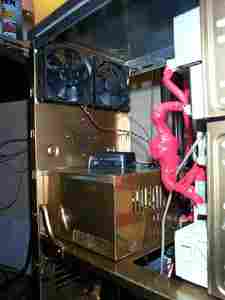

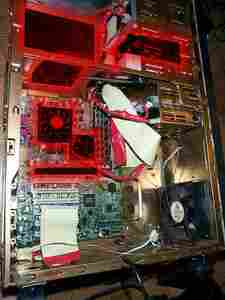

Le seconde opération consiste à introduire de l'air frais, et éjecter l'air chaud.

Je pense que mon schéma est à peu près clair.

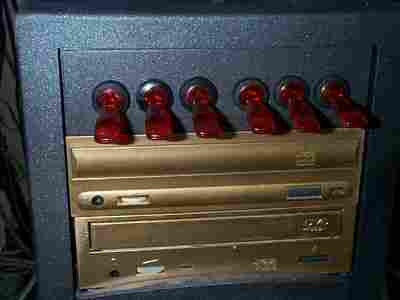

La troisième opération consiste à fabriquer un fan bus.

Je ne m'attarderai pas sur sa réalisation. C'est juste des interrupteurs lumineux 12v.
