Refroidissement Cpu

J'ai porté un soin particulier au refroidissement du Cpu.

Les bases sont:

• un radiateur massif en aluminium sans marque

• un ventilateur Taisol à 5000 tr/min (+/- 30 Cfm)

• un ventilateur Apple à 5000 tr/min (+/- 20 Cfm)

• une plaque d'argent (une médaille sans fioriture à 9€)

Le travail d'usinage:

• réduire l'épaisseur de la surface de contact du radiateur en tenant compte de l'épaisseur de la plaque d'argent. Attention : il faut impérativement que la quantité de matière enlevée soit uniforme afin que la pression exercée par le dispositif de serrage soit correctement répartie sur le core du cpu.

• refaire les états de surface, ça doit être parfaitement lisse, et ca prend pas mal de temps à la main... Toujours en enlevant de la matière uniformement...

• Positionner la plaque d'argent, contact assuré avec de la pate Arctic Silver II mélangée à une goutte de colle cyanoacrylate (attention au "gaz" qui peut se dégager, nocif pour les yeux et les poumons).

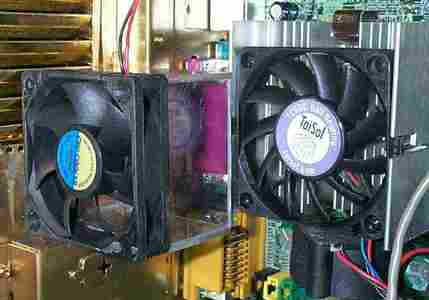

Les ventilateurs:

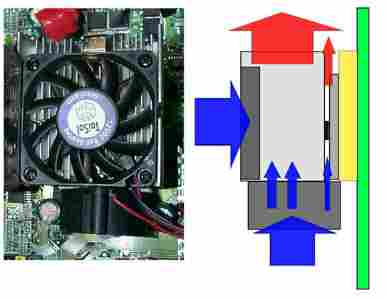

• le taisol sur le dessus, il souffle l'air dans les ailettes.

• L'Apple sur le coté, et décentré vers le bas.

Ainsi l'air subit une circulation forcée dans les ailettes, et circule également sous le radiateur, ce qui réduit la chaleur absorbée par la radiateur et retransmise vers le microprocesseur.

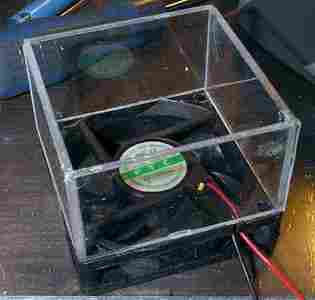

Afin d'améliorer encore la circulation d'air autours du microprocesseur, j'ai également conçu ce petit montage.

C'est peu de choses : il force simplement l'air à circuler « derrière » le radiateur du Cpu.
J'ai gagné 2 degrés avec ce petit truc relativement insignifiant.

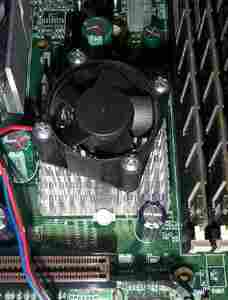

Refroidissement du chipset.

Même si je ne pousse pas le FSB au dela de 133Mhz, l'efficacité du petit radiateur peint en orange de la K7t me semblait plus que douteuse. J'ai donc bricolé un système qui me semble plus efficace.

Matériel :

• un radiateur alu de mac G3.

• un radiateur de chipstet.

• Un ventialateur apple.

Le radiateur de chipset est utilisé pour servir de système de fixation sur la carte mère. Il faut le découper et refaire les états de surface.

Il faut diminuer l'épaisseur du radiateur pour que le système de fixation assure la bonne pression.

On refait également l 'état de surface de la base du radiateur.

Il n'y a plus qu'à mettre un peu de pate thermique et à fixer le nouveau radiateur avec les clips en plastique d'origine.
