Interessons nous un peu plus a l'electronique :

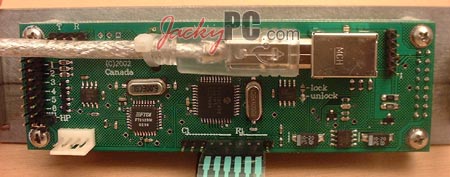

Vous pouvez voir le cable USB (de type A-B), en bas, la connectique pour le Keypad.

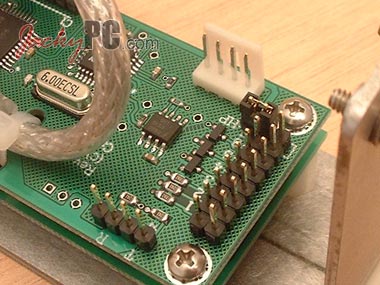

Un petit zoom : La rangée de connecteur a droite, ce sont les GPOs. Plus precisiement, il y a 3 sorties "Low power" (pour connecter des Leds ou relais) et 3 sorties "High Power", sur lesquelles vous pouvez connecter directement un ventilateur. Si celui est tres puissant, il poura etre necessaire d"alimenter le LCD en plus du cable USB par un cable lecteur de disquette, a brancher sur le connecteur blanc. Enfin a droite, les connecteurs permettent de relier une LED clignotant selon le debit de transmission du port USB. Toutes ces fonctionalités ne sont pas utilisées par defaut dans le kit "pret a brancher", mais il est vraiment faciler de les mettres en oeuvre, en suivant le manuel disponible a cette adresse et en consultant l'article : Fabriquer un LCD Externe.

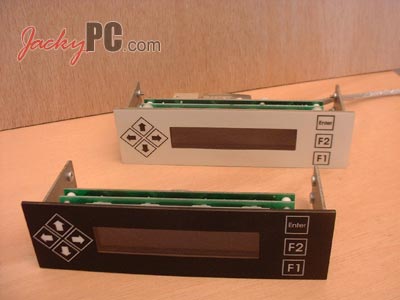

Le rack testé ici est donc blanc, mais il existe aussi en noir.

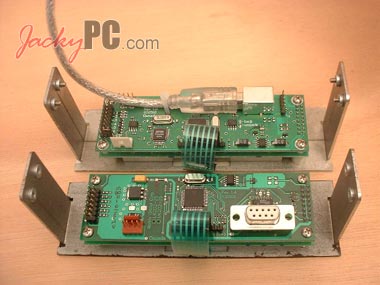

Le rack noir en photo ci dessus est le kit BLK-202-25 testé precdement, a connexion serie. L'electronique a subit un petit lifting a la mode 2002.

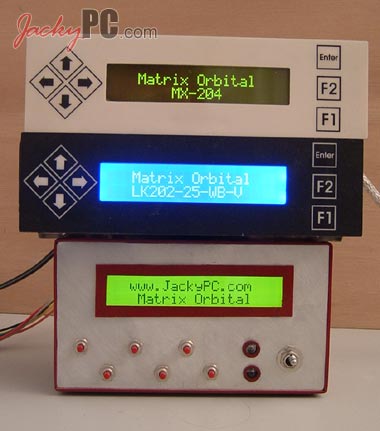

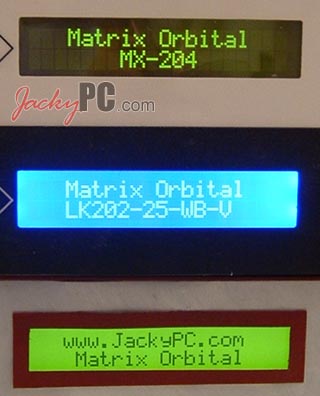

Cette photo permet de comparer les differents modeles testés precedement. De haut en bas, Le kit MX204, le LK-202-25WB-V et le LK-202-25 (transformé en externe). Quelque soit le modele, la lisibilité reste bonne, apres c'est une question de gout :)
